2011年01月11日

ATLAS ASG-CM21・スピード&ケイデンスセンサーを設定してみる


さてさて...

ASG-CM21のスピードセンサーOP-ANTSP01とケイデンスセンサーOP-ANTCA02のペアリング設定を行います。(実際のところは前回のハートレートモニターOP-ANTHR03のペアリング設定の際に、いっしょにやってしまったのですが...)



スピードセンサーもケイデンスセンサーも全く同じ筐体をしています。違いは表記とマグネットの形だけ。取付位置は通常の自転車(ロードやMTB)であれば両方とも後ろのチェーンステー付近に装着するようです。

もちろん、スピードセンサーなどはフロントフォークに付けても問題は無いと思いますが。

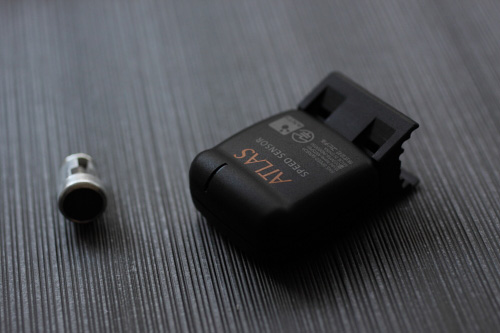

スピードセンサーOP-ANTSP01

マグネットの形状は一般的なスピードメーターのそれと同じですが、奥行きというか長さがありますね。またスポークへの取付はプラスドライバーが必要です。遠心力や衝撃でマグネットが違う方向を向いてしまうことへの対策でしょうか?それとも特許とかの問題があるのでしょうか。

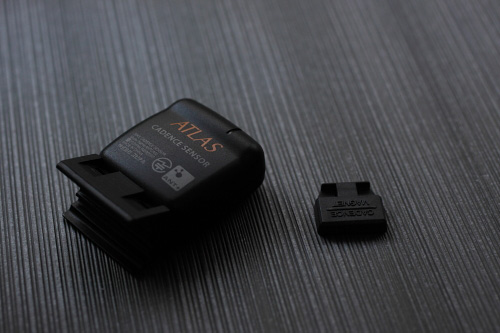

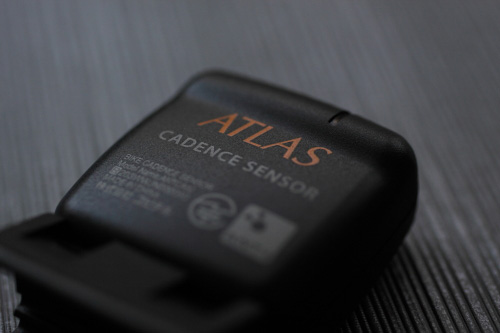

ケイデンスセンサーOP-ANTCA02

ケイデンスセンサーのマグネットは非常にスリムで一見それとわかりずらい形状をしています。このマグネットを結束バンドでクランクに縛り付けます。

台座部分は両センサー共に固定式となっています。


設定画面へのアプローチ方法はハートレートセンサーの時と同じです。

まず、本体左側の設定ボタンを「軽く1回」押します。

そして一番下の設定モードから入ります。

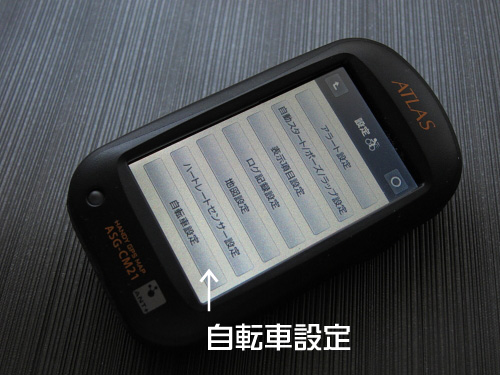

つづいて、一番下の「自転車設定」を選択。

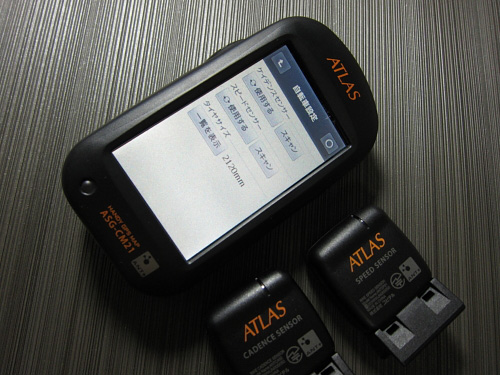

ケイデンスセンサー、スピードセンサーそれぞれのスキャンを開始します。

の、前に。

やっぱりここでも、センサー自体を「起こさなくては」いけません。

付属のマグネットを使って、センサー部分をいじります。

マグネットをセンサーに当てて動かすと、中でカチャカチャ音がします。おそらくセンサーの原理としては、磁石でセンサー内の金属歯車のようなものが動かされる事によって動きを感知するのでしょう。

ペアリング設定は1つ、1つ単独でしか行えません。

「スキャン」を押すと、数秒でピッと鳴って、「○○センサーを検出しました」と表示されました。

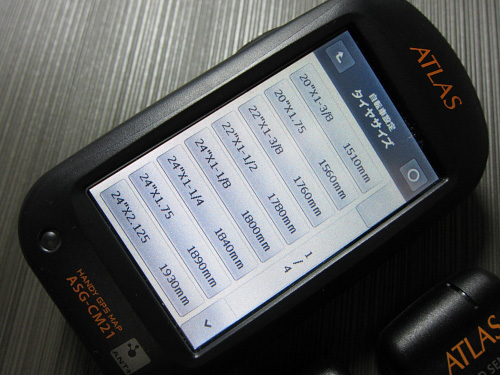

スピードセンサーを検出すると、今度はその下に「タイヤサイズ」の設定ボタンが現れます。ここでタイヤ周長を設定するのですが、さすが大画面だけあって(普通のサイクルコンピューターと比べて)タイヤ規格と周長率が一覧で表示されます。

これにはちょっと感心。便利ですね。
